Kit GoTo pour monture EQ5 non motorisée

Kit de motorisation GoTo EQ5

Je rêvais d’un kit GoTo pour ma monture SkyWatcher EQ5 non motorisée. Il me semblait utile de faire évoluer mon matériel pour gagner en fiabilité. Sur internet, j’ai trouvé un kit GoTo à faire monter ou bien à monter soi-même DIY.

A moins d’être pressé (ce qui n’est pas une notion compatible avec l’astronomie) et un brin bricoleur, il est parfaitement possible de se lancer dans  l’installation des moteurs sur une monture EQ5.

J’ai fais appel à l’Ami Sébastien pour réfléchir au sujet et avoir son œil critique. C’est aussi un moment d’échange important.

Il nous fallut commencer ce projet par la commande du kit, il était d’un prix raisonnable. Volontairement, le vendeur ne fourni pas une notice détaillée (à l’époque). Il propose le montage lui-même moyennant…

A reception du colis, j’avoue avoir eu un moment de doute dans nos capacités à pouvoir mettre en œuvre ce kit. Des moteurs, des fils, une raquette… bref, il y avait beaucoup d’accessoires. Pris de peur, nous avons finalement laissé le tout dans sa boite pour plus tard. C’est idiot car, électrotechniciens-informaticiens de métier, nous avions largement les capacités à bricoler ce petit kit dès sa réception.

Notre enthousiasme à reprendre les observations astronomiques étant cyclique, ce n’est que l’année suivante que nous nous sommes véritablement penché sur le problème GoTo pour mon sky-watcher.

lecture de la notice kit GoTo EQ5

La notice à décrypter

Pour commencer, nous avons recherché la notice originale de mon télescope SKYWATCHER (ma copie fournie avec l’appareil n’est pas lisible). Nous l’avons téléchargée dans la langue de shakespeare afin d’avoir la justesse des explications : Voyez ici les notices ! !

La seconde étape consiste à trouver une notice spécifique du système GoTo pour les deux axes.

Outils en main, nous commençons à nous lancer dans l’aventure du montage. Voici en détails.

Schémas de montage

Avec ces schémas vous devriez retrouver l’emplacement pas à pas, ordre à respecter avec précision. Prenez le temps d’observer et d’ajuster avec la notice officielle du télescope.

Installation Moteur Ascension Droite (R.A.)

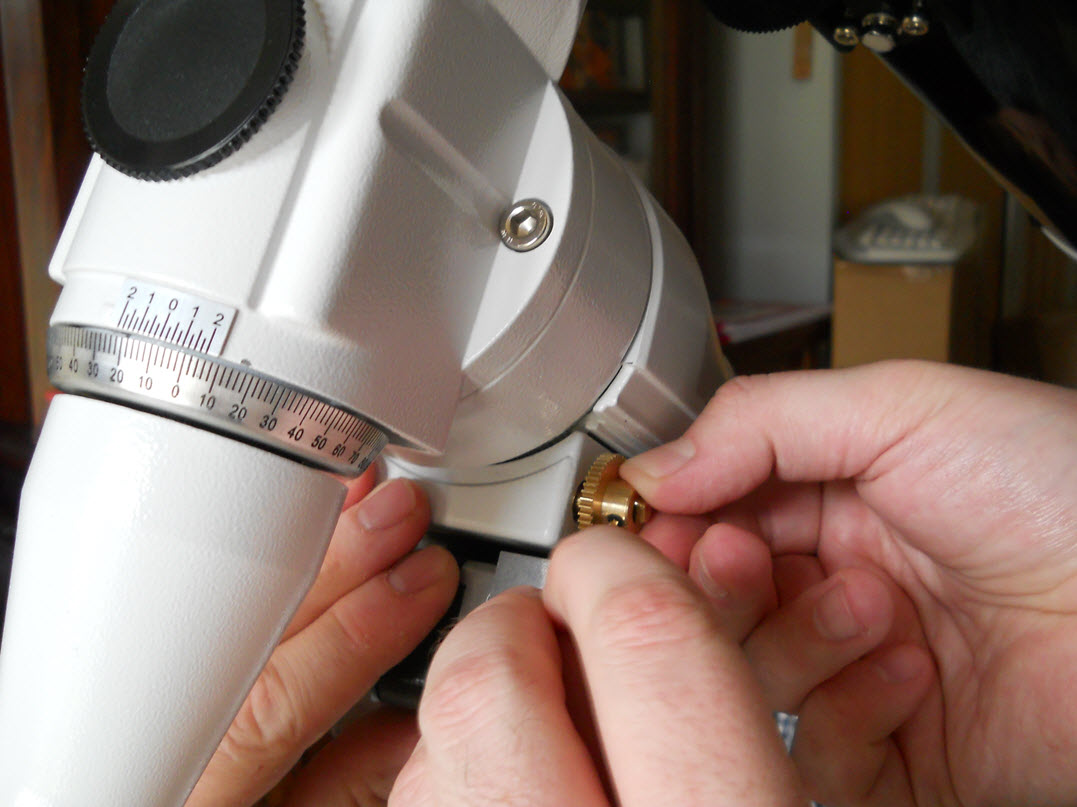

Montage GoTo EQ5-étape1Tourner le bouton de réglage de la latitude jusqu'à ce que l'échelle de latitude indique 50 °Réglage télescope latitude 50°

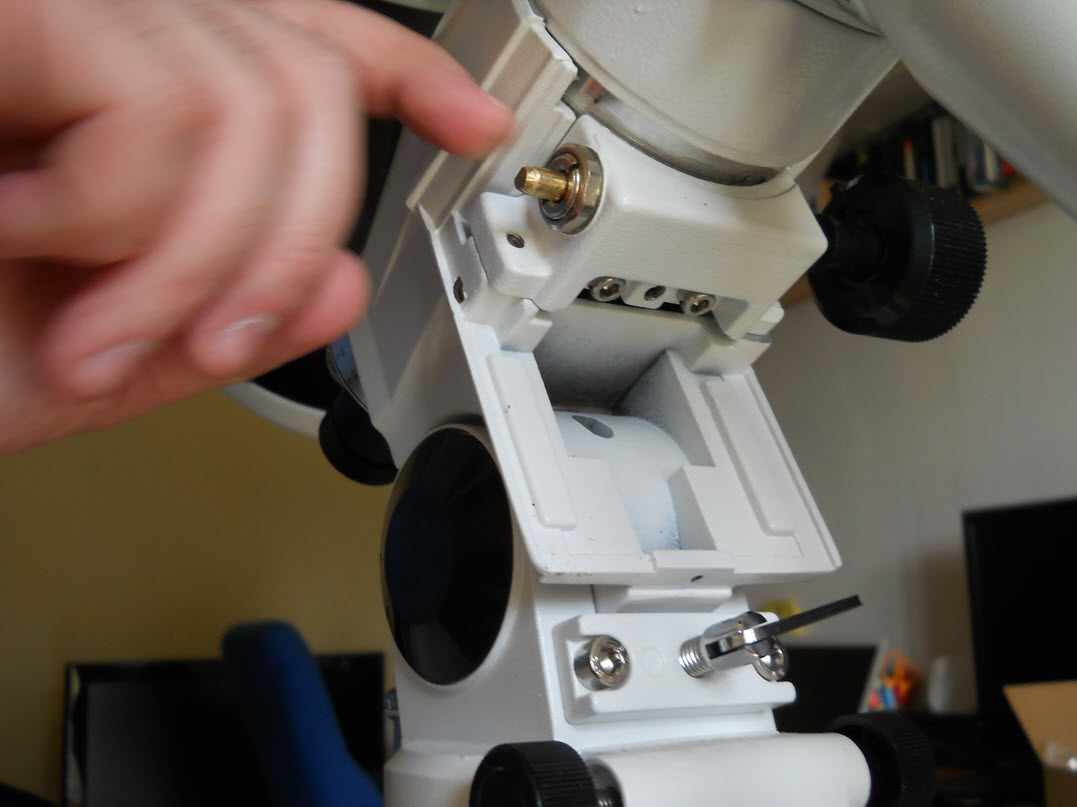

Montage GoTo EQ5-étape2Localisez la boîte en plastique en dessous de l'axe R.A.
Défaire les petites vis en bas pour enlever la boite.
Démontage du boitier avant de la monture
Montage GoTo EQ5-étape3Tournez le bouton de réglage de laltitude jusqu'à ce que l'échelle de latitude indique 25 °alignement des trous
Montage GoTo EQ5-étape4Faire pivoter le flexible de réglage fin R.A. jusqu'à ce que la surface plane du tube soit tournée vers l'avant.
Prendre l'engrenage et dévisser la petite vis de serrage sur l'axe.
desserage de la vis de l'axe de l'engenage

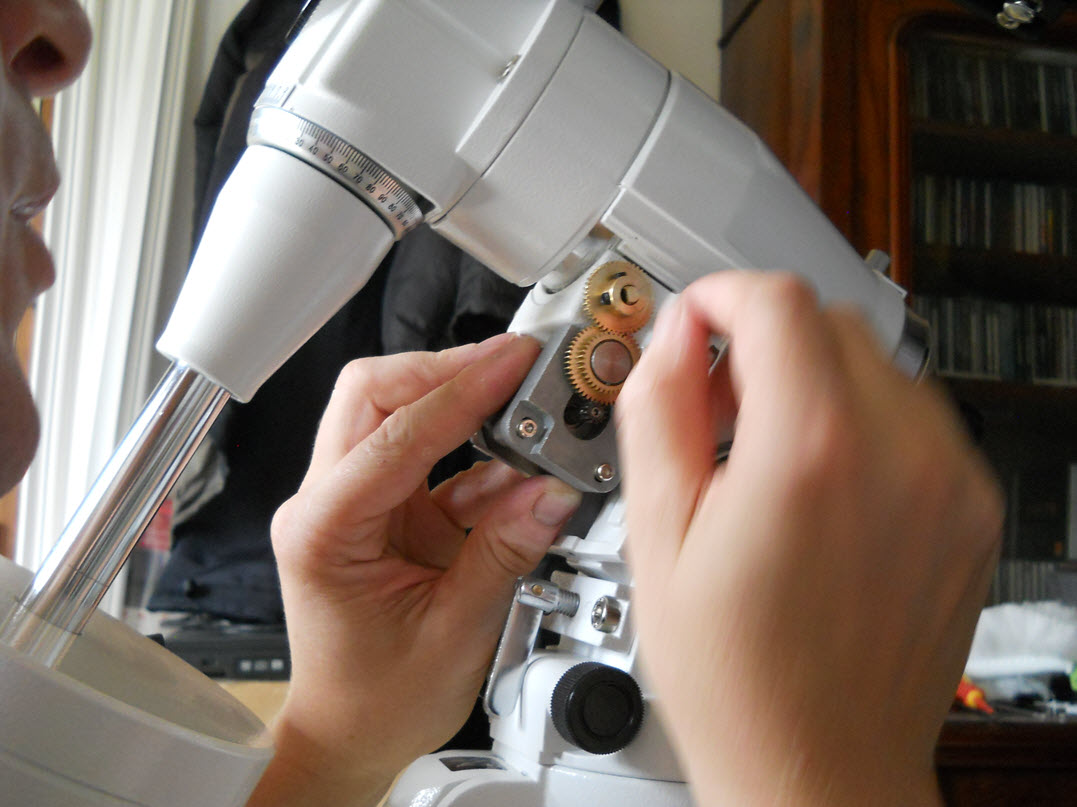

Montage GoTo EQ5-étape5Glisser l'engrenage sur l'extrémité de la vis sans fin R.A. .
Serrer la vis de fixation pour maintenir l’engrenage en place à l’aide de la clé hexagonale de 2 mm fournie (clé allen)
introduire l'engrenage

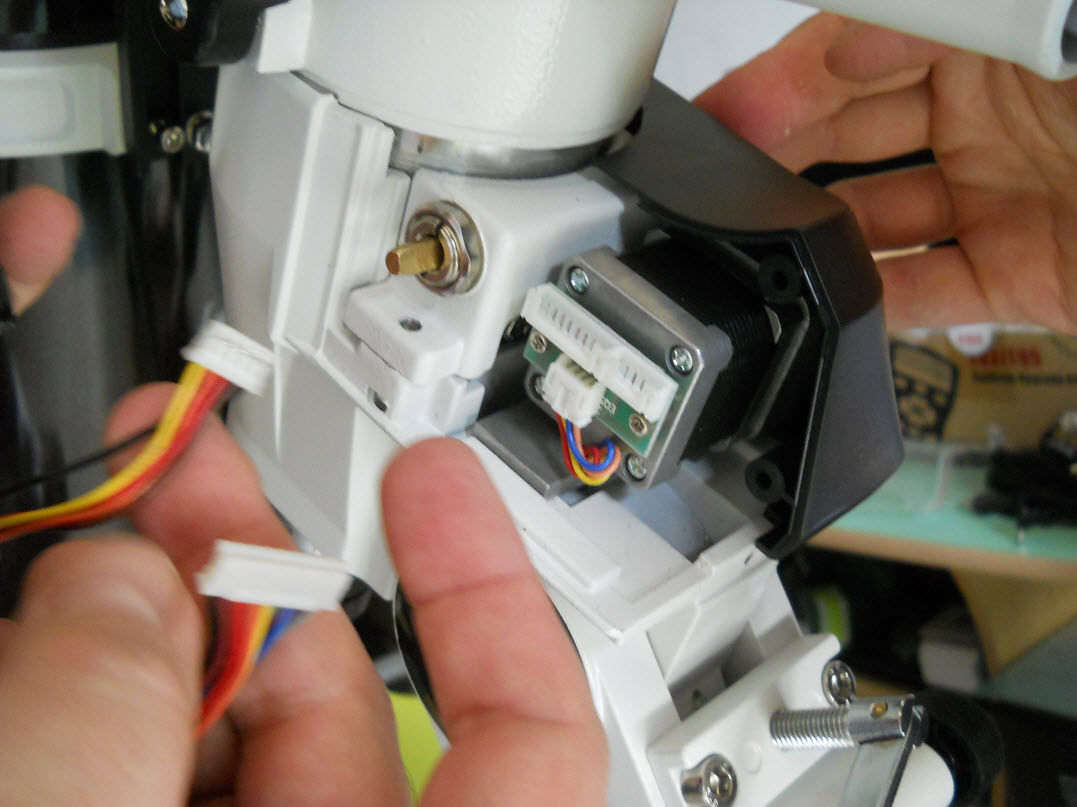

Montage GoTo EQ5-étape6Placer la commande du moteur dans le renforcement.
Orienter le moteur de sorte que le trou fileté de la plaque de montage de la motorisation soit aligné avec le trou allongé situé près du haut de la cavité.
S'assurer que l'engrenage du moteur est en prise avec l'ensemble de l'engrenage de l'arbre.
placer le moteur RA

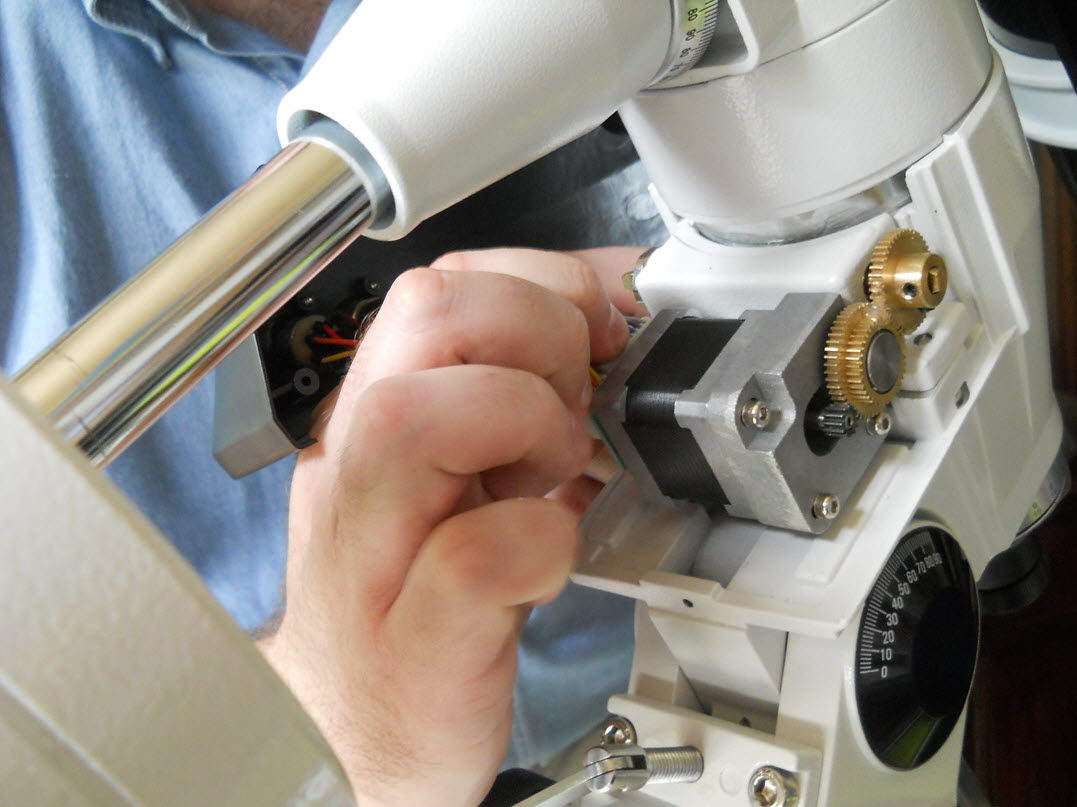

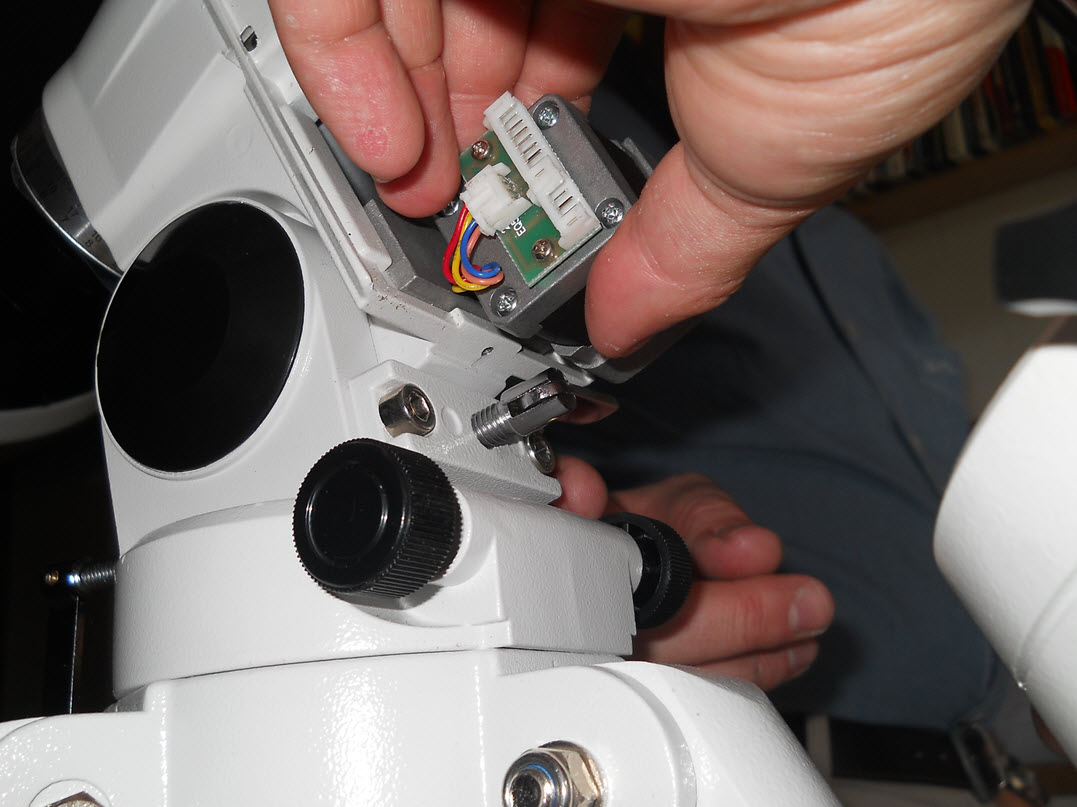

Montage GoTo EQ5-étape7Introduire la longue vis dans la face arrière de la plaque de montage du moteur à l'aide de la clé hexagonale de 4 mm (clé Allen).
Fixez la vis pour fixer le moteur sur la monture équatoriale.
introduire la vis de fixation moteur RA
Installation Moteur Déclinaison (DEC)

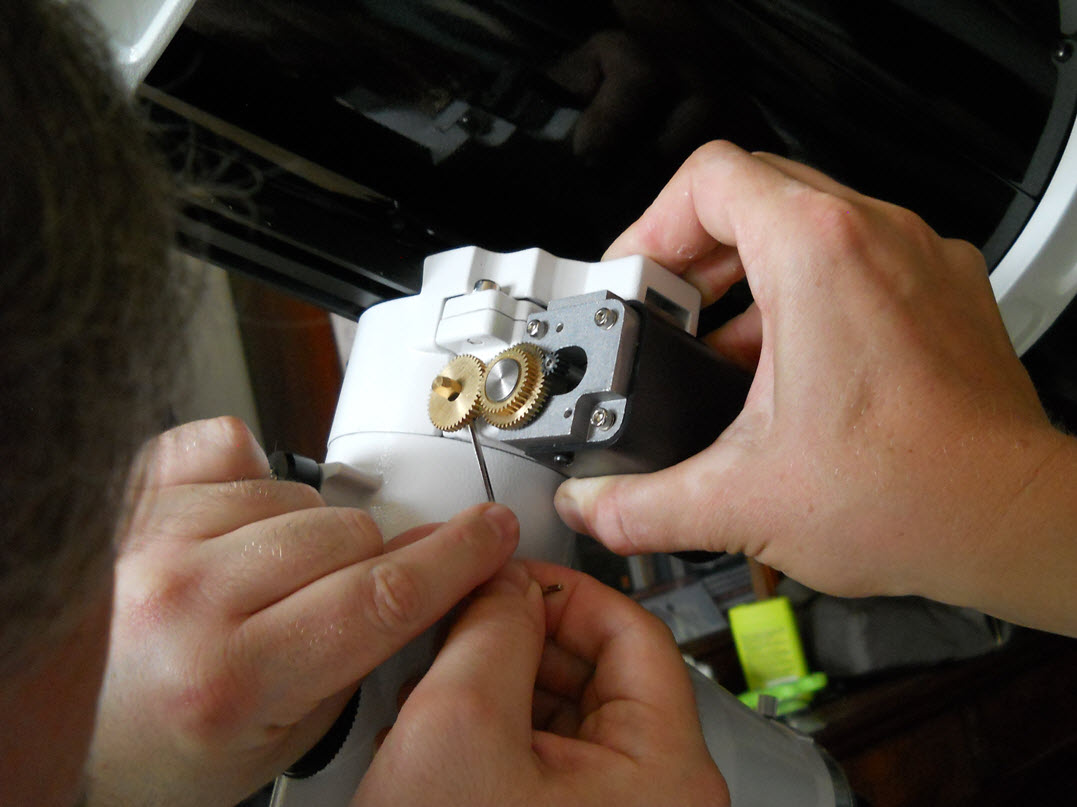

Montage GoTo EQ5-étape8Desserrer la vis de fixation sur l’engrenage à l’aide de la clé hexagonale fournie (clé Allen).
Faire glisser l’ensemble de l’engrenage dans l’arbre de la vis sans fin DEC.
Serrer la vis de l'engrenage contre la surface plate de l'arbre de la vis sans fin DEC à l’aide de la clé hexagonale de 2 mm fournie (clé allen).
montage moteur DEC
Montage GoTo EQ5-étape9Placer le moteur DEC.
Utilisez la vis à tête hexagonale de 5 mm fournie pour fixer le moteur sous le support de montage.
Orienter le moteur de sorte que le pignon soit tourné vers l’arrière et s'engrène avec l’ensemble de l’engrenage, comme indiqué sur la figure suivante.
Montage GoTo EQ5-étape91
Montage GoTo EQ5-étape10Tourner le bouton de réglage de laltitude jusqu'à ce que l'échelle de latitude indique 50 °
Montage GoTo EQ5-étape11Replacez le couvercle en plastique et fixez-le avec la petite vis cruciforme.
Retirez la languette ovale du capot latéral si nécessaire pour laisser de la place à l’engrenage.
Branchez les cordons RA et DEC du boîtier de commande aux moteurs électriques (prises RJ11 ou DIN ronde).
Brancher la RJ-11 appropriée de la raquette sur la boîte de contrôle.
Mettre l'alimentation électrique (ou batterie) sur le boitier de contrôle

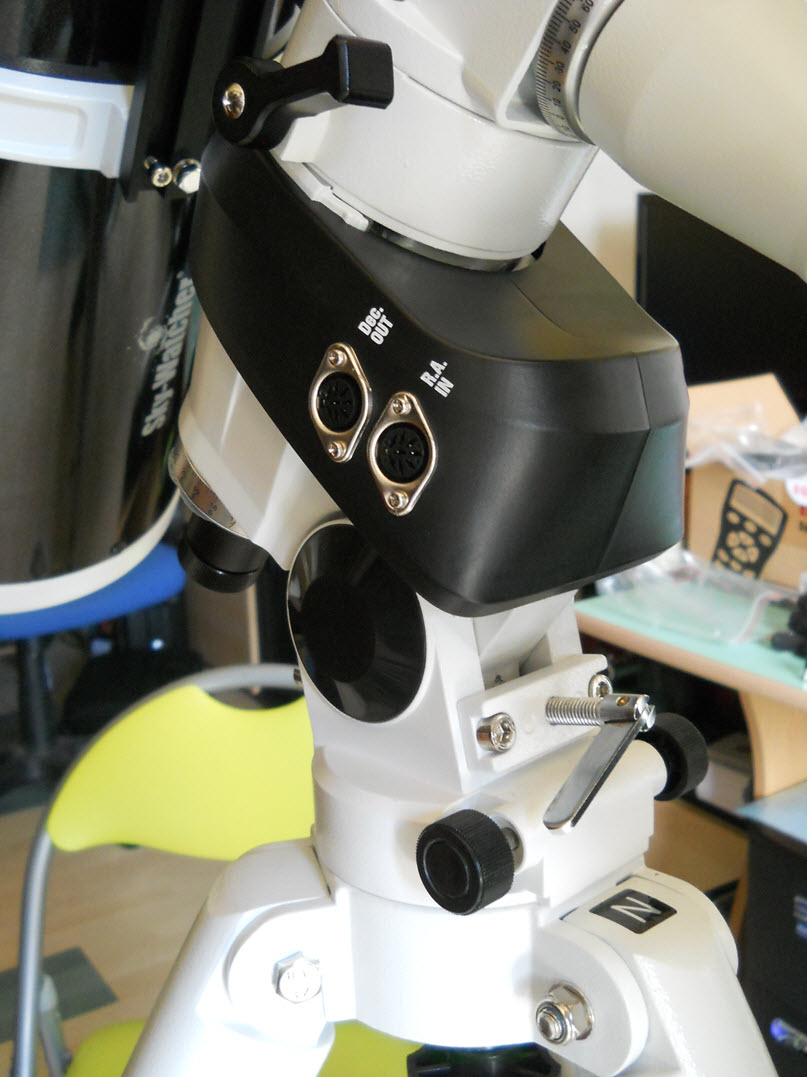

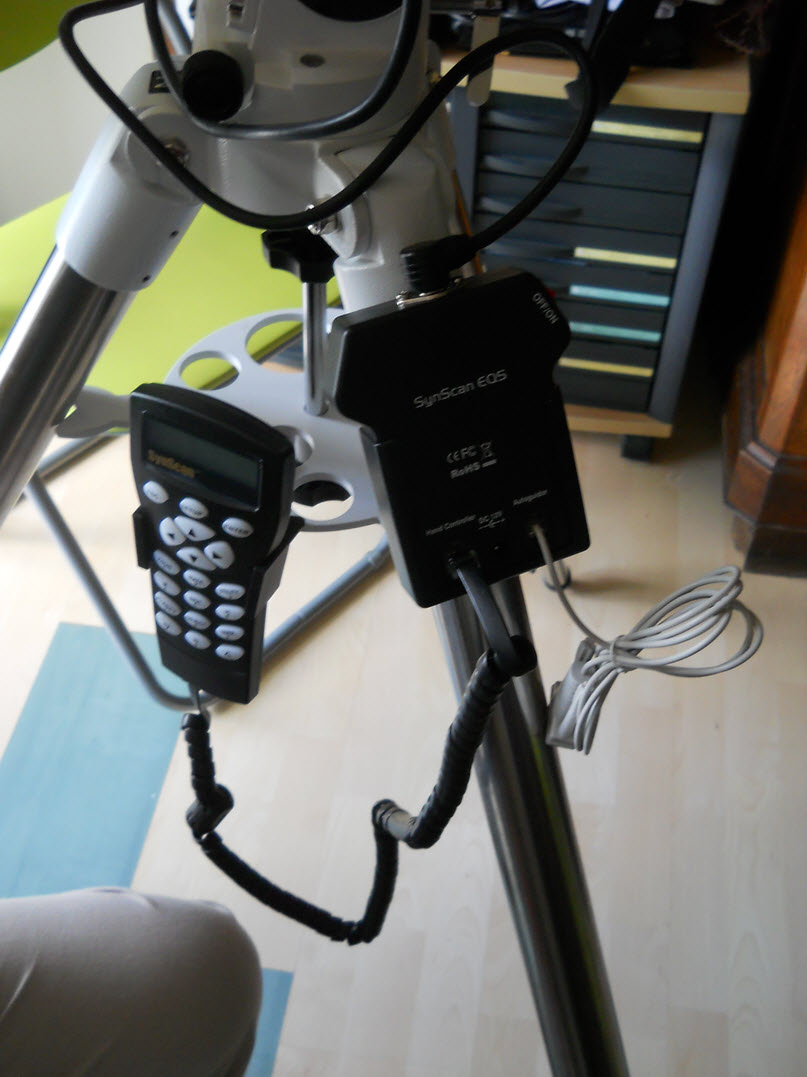

branchement des moteur et placement du boitier carter
branchements électriques des moteur de la monture EQ5
Procéder au démarrage de la raquette pour vérifier le bon fonctionnement du montage.
Sans oublier son initialisation :
Raquette SynScan : initialisation de la monture
Démarrage de la raquette Goto SynScan

Initialisation de la raquette

C’est terminé, la mécanique est installée. Prenons la raquette de commande pour l’initialiser. Cette manipulation fait l’objet d’un article à part, disponible en lecture ici pour vous aider. En effet, l’initialisation est à faire à chaque usage de la raquette et avant de commencer les observations du soir.

Le firmware de la raquette peut être mis à jour selon certaines conditions. J’essaierai de faire un article sur le sujet mais voici le lien pour télécharger les Firmware à jour.

Photos du montage
