Faire un abri météo facile et fiable
Trop souvent les amateurs de météo pensent qu’en plantant un piquet dans le jardin et en installant deux ou trois capteurs dit « pro » suffit pour obtenir de bons résultats sans abri météo.
Un peu de sérieux ! Il faut porter une attention à la précision des relevés.
Le placement de la sonde doit se faire dans un environnement adaptée, une hauteur du sol minimale, etc.
C’est en suivant les recommandations de passionnés que j’ai trouvé sur internet une idée simple et géniale pour abriter la sonde Thermo-Hygro à l’extérieur afin d’obtenir des résultats le plus proche possible de la réalité. Cet abri météo à coupelles DIY évite d’investir dans un coffret normalisé, coûteux ou compliqué à faire.
(+) Avantages :
- simple à fabriquer
- peu coûteux
- bricolage à faire avec des enfants (= activité pédagogique)
- meilleurs relevés obtenus avec un abri correct plutôt que la température en coin d’une fenêtre.
(-) Inconvénients :
- Il faut inclure dans le coût, une sonde sans fil qui sera connectée dans le réseau des sondes météo (Zibase, Netatmo…).
- Le capteur ne doit pas être trop loin de la base météo qui enregistre les données cela limite souvent un choix stratégique d’installation dans le jardin sans s’approcher des murs, perturbateurs pour de bons relevés
- Pour le changement de piles il est nécessaire de démonter l’abri (pensez à les remplacer avant de fermer l’abri).
Liste du Matériel
 | 10 coupelles de pots de fleurs. diamètre 22 cm. Eviter les coupelles blanches, la matière est bien moins épaisse et laisse passer le jour au travers. Mieux vaut une couleur foncée (épaisse) que l'on repeint. | 20x1,76€ |
| 1 coupelle plus grande, 26 cm. c'est le "chapeau de chinois". | 1 x 2,48 € |
 | 1 coupelle NOIRE de 22 cm. elle sera au fond de notre bricolage, tournée vers le sol. | 1 x 1,76 € |
 | 2 tiges filetées de 8 mm (vendu en 1 mètre), permettant d'en faire 4. | 2 x 1,00 € |
 | 1 tube IRO gris qui sert à protéger les fils électriques | 2,50 € |
 | écrous de 8 mm (+ éventuellement 4 écrous papillons) | 0,16 € |
 | rondelles de 8 mm | 0,11 € |
 | 1 équerre pour fixer le capteur à l'intérieur | 0,52 € |
 | équerres (x2) pour fixer l'ensemble sur un piquet ou un mur (à éviter) | 2 x 1,86 € |
 | 4 bouchons "cache-vis" pour protéger les écrous du dessus de la rouille | 4 x 0,27 € |
 | peinture blanc brillant | 2,94 € |
 | Option : peinture noire (sauf si la coupelle l'est déjà). | 2,94 € |
–>> prévoir une vieille boite de conserve métallique de 10 cm comme outil de découpe.
La fabrication
Préparation des coupelles

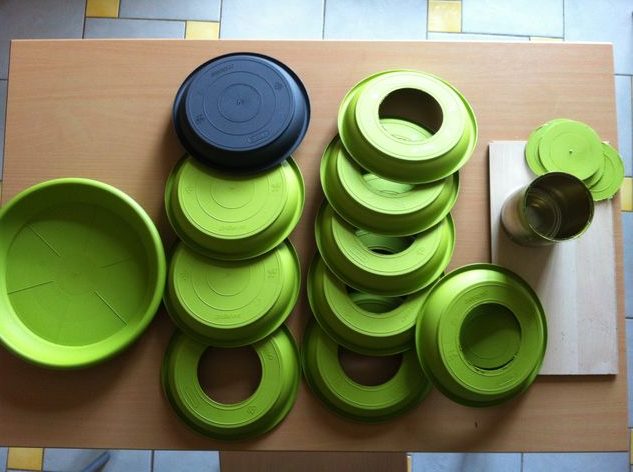

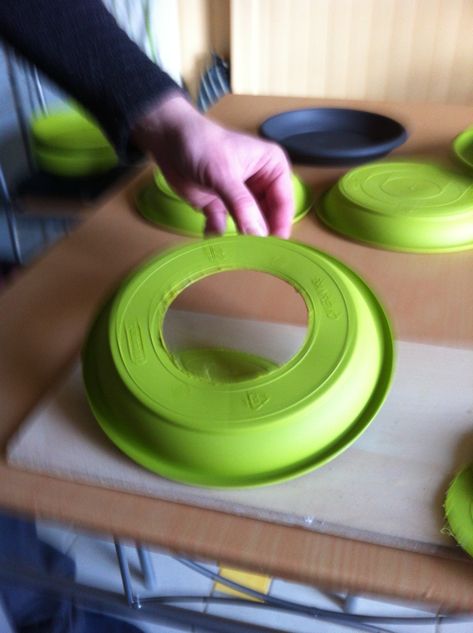

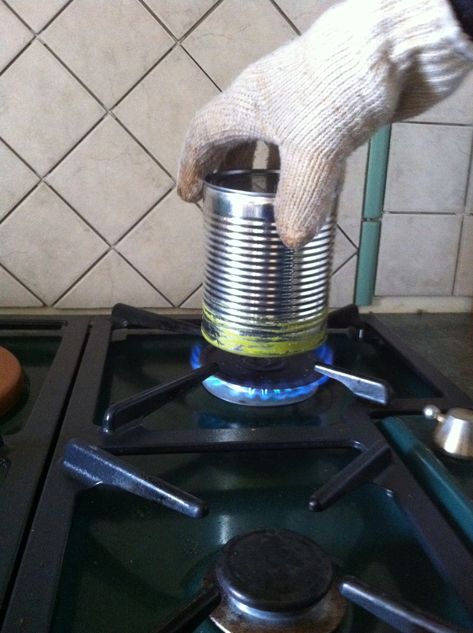

1/ Prendre une boite de conserve métallique que l’on approche prudemment sur la flamme pour la chauffer. Aussitôt, la poser sur le dos de la coupelle en tournant légèrement afin de découper un disque au centre. Veiller à faire cette manipulation sur 7 de vos coupelles. Précaution indispensable : ventiler votre atelier !

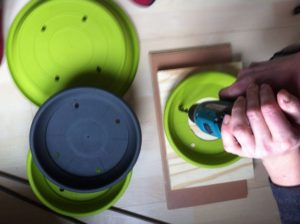

2/ Faire 4 trous délicatement à la perceuse sur toutes les coupelles en veillant à ce qu’ils soient tous bien alignés pour introduire les tiges filetés. Je suggère de faire un dessin au crayon sur une première coupelle.

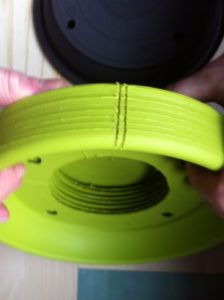

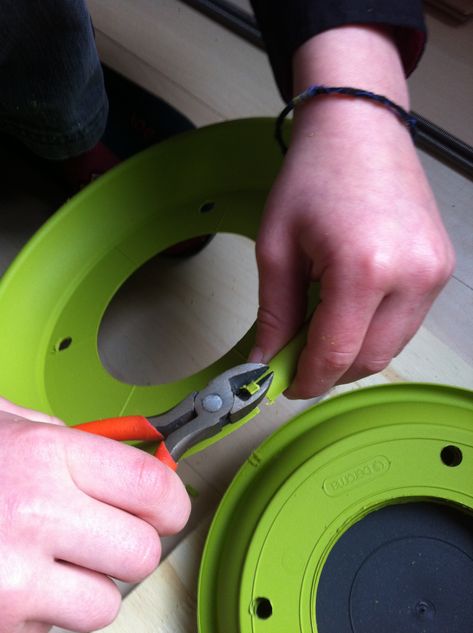

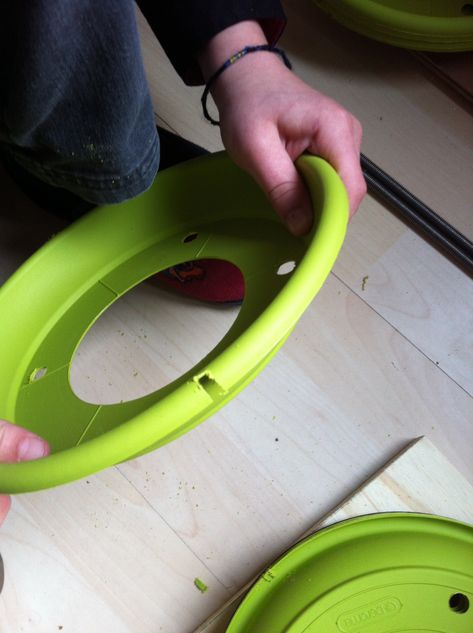

3/ Si les coupelles ont un bord recourbé comme une gouttière, l’eau risque de rester (le gel). J’ai pensé une évacuation naturelle en faisant une légère encoche à deux ou trois endroits.
Récapitulatif en photos
Peinture
4/ Le plus dur est fait. Reste à peindre deux couches de peinture blanche (à la bombe par exemple) sur les deux faces de l’ensemble des coupelles. On utilisera une coupelle noire que l’on laissera en noir sur la face du fond creux (c’est à dire le dessous une fois installée) et peinte en blanc pour le dessus.
Entretoises

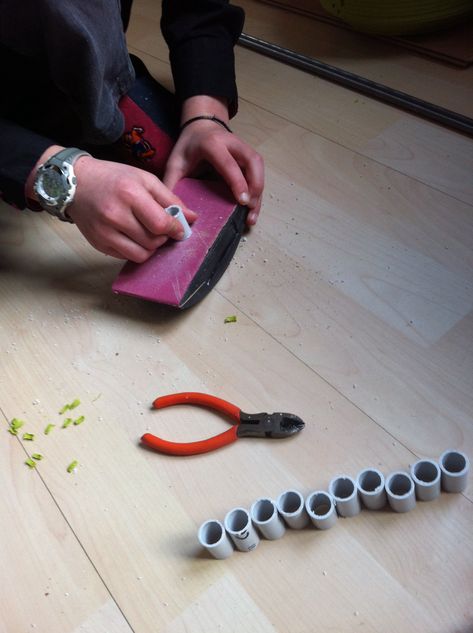

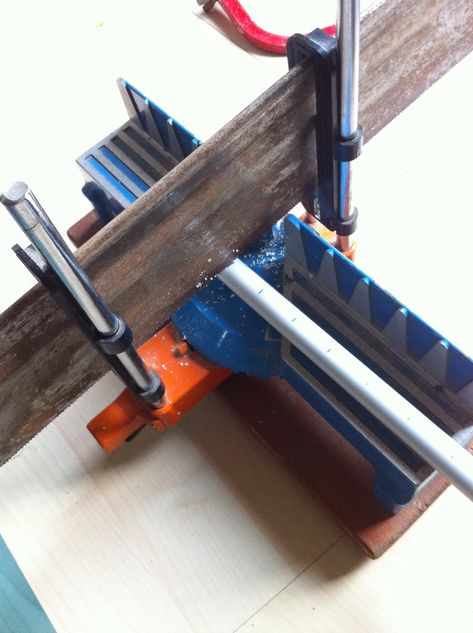

5/ Couper une quarantaine de petites « rondelles grises » , pièces de 2,5 cm dans le tube IRO électrique.
Montage

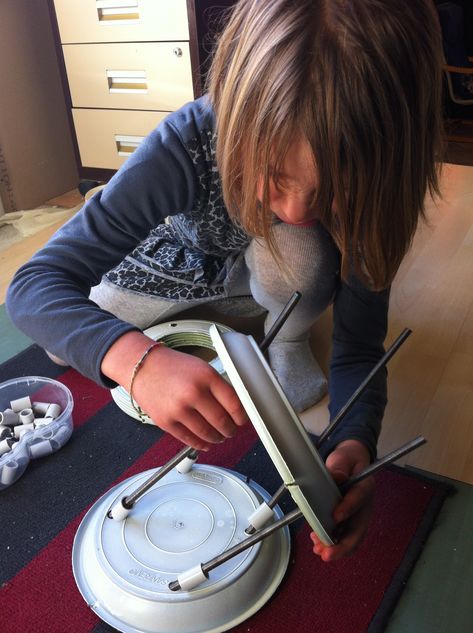

6/ Alterner les coupelles et les « rondelles grises » dans les tiges filetées préalablement préparées avec un écrou papillon au départ avec sa rondelle de 8 mm. On utilisera en premier la coupelle à fond noire, fond qui sera placé vers le sol. La dimension des tiges filetés dépend de vos coupelles et des entretoises « rondelles-grises », cependant il faudra penser que les deux tiges dépasse d’un centimètre du montage final pour les fixer sur le piquet (ou le mur), voir plus bas.
7/ Arrivé à mi-hauteur j’ai souhaité mettre une rondelle de 8 mm ET un écrou afin de bloquer cette première série de coupelles. Lors du démontage pour une maintenance du capteur thermo il sera plus facile de maintenir une base solide.

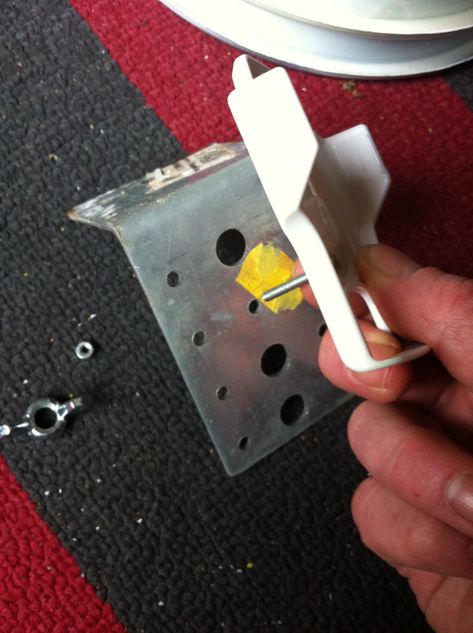

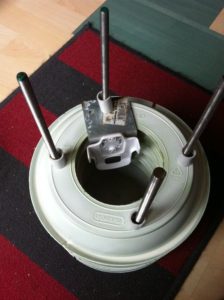

8/ A hauteur suffisamment calculée (en fonction de la taille du capteur), on place une équerre comme support de capteur. L’équerre a une épaisseur, il faudra compensée celle-ci par une rondelle 8 mm sur les trois autres tiges.

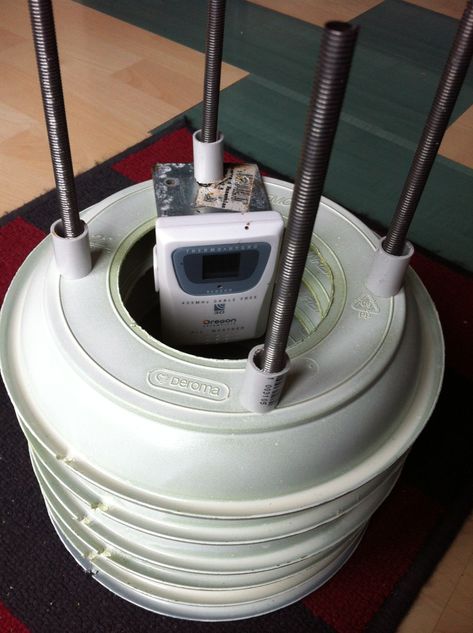

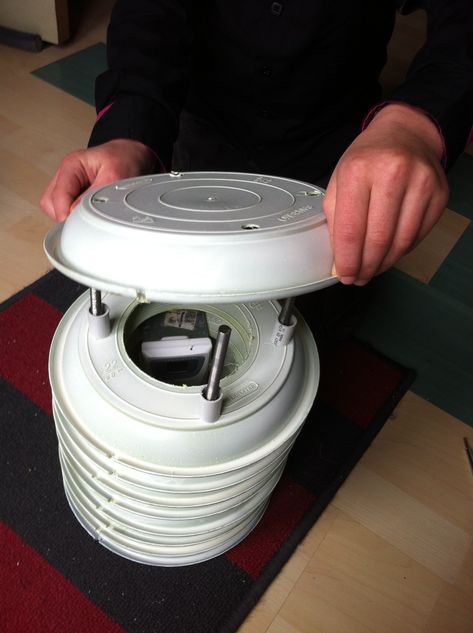

On poursuit l’ajout des coupelles restantes. Pour finir, on utilise deux coupelles pleines et la plus grosse servant de « chapeau ».

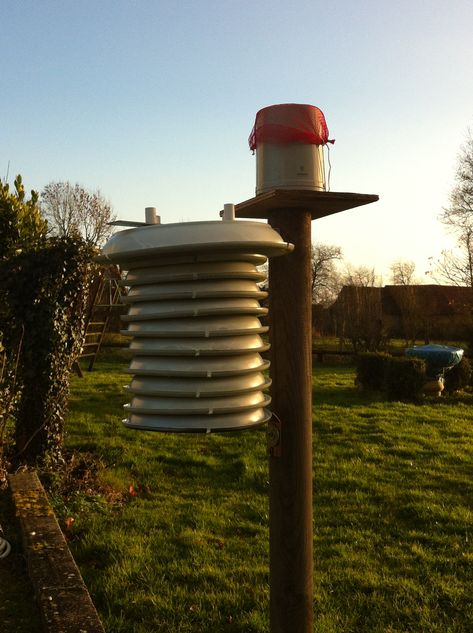

Installation

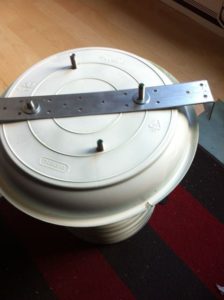

9/ Placer des équerres de fixation au dessus et au dessous. Le mieux est de bloquer l’ensemble avec des rondelles + écrous. Ma suggestion est de mettre un peu de graisse et des caches vis sur les écrous du chapeau pour éviter l’eau sur la tige filetée.
Remarques
- Il faudra vérifier que l’équerre métallique à l’intérieur de l’abri ne provoque pas une perturbation dans l’étendu de l’émission du signal 433Mhz (?). Ou prévoir une équerre plastique plus difficile à trouver
- J’ai juste apporté quelques modifications au plan initiale que l’on trouve sur internet :
– un toit supplémentaire plus large, type « chapeau de chinois »,
– un fond noir à la coupelle du bas qui évite les radiations (infrarouges) du sol.
Ressources à consulter
- Histoire des abris météo par Météo France éducation
- Abri Stevenson à faire soi-même (boite en bois fermée par des persiennes) – version de sfvincent
avril 2014.
